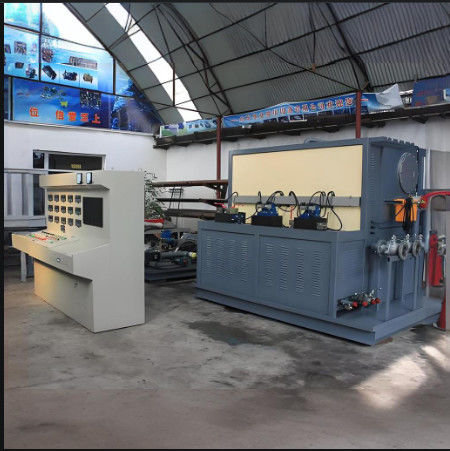

Computereedition hydraulische motor testbank voor nauwkeurige belastingdruk




Testbank voor hydraulische pomp



structurele kenmerken.
1.
De elektromotor is het aandrijfsysteem van de gehele testbank. Deze testbank kan in drie delen worden onderverdeeld: elektromotorplatform, olietankplatform, bedieningskast.De structuur heeft de kenmerken van een kleine grootte, lichtgewicht, compacte structuur en gemakkelijke installatie, enz.

2.
Het maakt gebruik van het ontwerp van hydraulische geïntegreerde blok, zodat het systeem heeft minder lekkage compacte structuur, en gemak voor assemblage en demontage

3De oliehoses zijn ordelijk, helder en gemakkelijk te bedienen en te installeren.


Hoofdparameters



• Afmetingen en hoofdparameters

Gewicht: 3 ton

OBuitenste afmeting:

Het rijplatform: 1400*2100*1600mm

De belangrijkste olietank en de bedieningstafel van de klep: 2700*2050*2030mm

Vervoervermogen: 110 kW

Hulpmotor: 22 kW laagdruk olie-toevoer pomp is scheerpomp, 45V-75A

Hulpmotor: 22 kW, hoge-druk olie-toevoer pomp is A2F23/31

Maximale doorstroming: 500L+500L

2. de belangrijkste configuratie en parameters van de testbank

Rijmodus: met elektromotor

Versnelling: motor met vier polen, 0 ‰ 3000 r/min (gebruik onder 2300 r/min wordt aanbevolen)

Laadmodus: computer-uitgave; zowel handmatige als automatische modus voor de belastingdruk,

Olievoorziening: zelfopname en met geweld

weergave: digitale meter en computerdisplay

Werkwijze: handmatige en automatische bediening

3 werkmedium:ISOVG46 Hydraulische olie


4. Volume olietankHet ontwerp is 1250 liter, in werkelijkheid 1200 liter.

5. Het vereiste van deschoonheidvan de olie:
GB/T14039 19/16 (NAS10-klasse)
II. structurele kenmerken.
1.
De elektromotor is het aandrijfsysteem van de gehele testbank. Deze testbank kan in drie delen worden onderverdeeld: elektromotorplatform, olietankplatform, bedieningskast.De structuur heeft de kenmerken van een kleine grootte, lichtgewicht, compacte structuur en gemakkelijke installatie, enz.

2.
Het maakt gebruik van het ontwerp van hydraulische geïntegreerde blok, zodat het systeem heeft minder lekkage compacte structuur, en gemak voor assemblage en demontage

3De oliehoses zijn ordelijk, helder en gemakkelijk te bedienen en te installeren.


III Belangrijkste parameters



• Afmetingen en hoofdparameters

Gewicht: 5,1 ton

OBuitenste afmeting:

Het rijplatform: 1400*2100*1600mm

De belangrijkste olietank en de bedieningstafel van de klep: 2700*2050*2030mm

Vervoervermogen: 110 kW

Hulpmotor: 22 kW laagdruk olie-toevoer pomp is scheerpomp, 45V-75A

Hulpmotor: 22 kW, hoge-druk olie-toevoer pomp is A2F23/31

Maximale doorstroming: 500L+500L

2. de belangrijkste configuratie en parameters van de testbank

Rijmodus: met elektromotor

Versnelling: motor met vier polen, 0 ‰ 3000 r/min (gebruik onder 2300 r/min wordt aanbevolen)

Laadmodus: computer-uitgave; zowel handmatige als automatische modus voor de belastingdruk,

Olievoorziening: zelfopname en met geweld

weergave: digitale meter en computerdisplay

Werkwijze: handmatige en automatische bediening

3 werkmedium:ISOVG46 Hydraulische olie


4. Volume olietankHet ontwerp is 1250 liter, in werkelijkheid 1200 liter.

5. Het vereiste van deschoonheidvan de olie:
GB/T14039 19/16 (NAS10-klasse)


Installatie-instructie

1. na de aankomst van dit hydraulische systeem, controleer of alles is binnen de vereisten. als de testbank voldoet aan het ontwerp verzoek, en als er enige schade.rechtstreeks contact opnemen met de fabrikant.

• Wanneer elk onderdeel van het hydraulische systeem is geïnstalleerd, moet ervoor worden gezorgd dat de dekking of de omhulsel van elke buitenolieaansluiting niet afvalt voordat de slangen voor deze apparatuur worden gemonteerd.om verontreiniging van dit hydraulische systeem te voorkomen.

• Nadat dit hydraulische systeem is vervoerd naar de plaats voor de installatie, moet het stevig worden bevestigd, zodat de prestaties van dit hydraulische systeem niet worden beïnvloed.

• Na elk deel van dit hydraulische systeem is op hun

de hydraulische systemen op de juiste plaats aan te passen volgens de hydraulische werkwijze.


5Bij het maken van het aansluitwerk mag geen zegel worden gemist of beschadigd.
