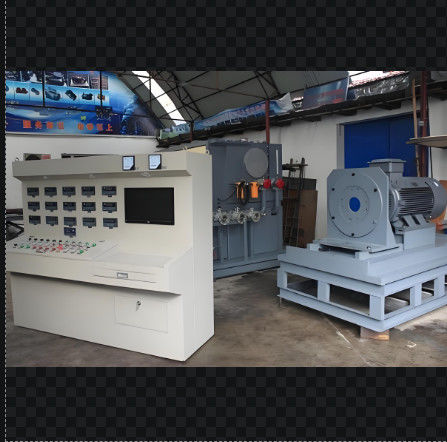

Uitgebreide testbank voor de reparatie van hydraulische pompen

Uitgebreide hydraulische testbank

voor het repareren of produceren van pompen/motoren/cilinders,

Het test hydraulische pompen (open, gesloten, dubbele open pomp), hydraulische motoren (hoge snelheid) en hulptest hydraulische cilinders en kleppen.

II. , Testpunten:

1, verplaatsingstest: druk bij leegstand, ontladingsmeting.

2, volume-efficiëntieproef: het volume-metingsefficiëntie onder nominale bedrijfsomstandigheden,

3, vermogenstest: startvermogen, nominale vermogen, overbelasting.

4, overbelastingstest: maximale verplaatsing van de hydraulische pomp of motor (hoge snelheid), nominale snelheid, nominale druk van 110% of maximale werkdruk van 1 minuut of minder.

5, koppelproef: inlaatkoppel van de hydraulische pomp, koppel aan het einde van de as van de hydraulische motor (omgekeerde test)

6, externe lekkageproef: bij bovenstaande proef wordt het lek van de afdichtingsonderdelen gecontroleerd.

7, Hulptest voor hydraulische klep en hydraulische cilinder, enz.


III. Functie en parameters van de testbank

1, aandrijflijn: motor aandrijving, vermogen 110kw+22KW+22KW+0,75KW

2, snelheidsmodus: frequentieregeling 0-3000 r/min.

3, laadmodus: computer proportioneel opluchtingsventiel dubbelzijdige belasting 40MPa. In staat om duplexpomp te testen.

4, de maximale doorstroming: <= 500 L/min

De maximale doorstroming van het hulpsysteem onder lage druk <= 330L/min 5,
het hulpsysteem voor maximale druk: 35 MPa

6De maximale doorstroming van het hulpsysteem met hoge druk is 34 L/min.
het hulpsysteem voor maximale druk: 31,5 MPa

7, temperatuurbereik voor de testbank: 0-60oC

8, met luchtkoelend radiator

9, stroomvereisten: AC380V 300A

10, sensoren en stroomvoorziening: DC24V

11, genereert de computer automatisch testrapporten, curves, gegevensverzameling en printopbrengst.

12, weergave: digitale weergave van snelheid, stroom, druk, koppel.
Olievoorziening: zelf-primen en gedwongen olievoorziening.

13, testcomponenten: hoofdzakelijk open hydraulische pomp, dubbele open pomp, gesloten pomp, hogesnelheidshydraulische motor testen.

14, in staat om zowel in de richting van de klok als in de richting van de klok tegen de klok te testen;

15, met een oliefilter voor het recyclen van de lekkende olie

16, 4-graad filter met alarmfunctie.

17,volume olietank: op verzoek van de klant

18, is de leverancier verantwoordelijk voor de installatie en ingebruikname van de apparatuur

Voorbeeld van configuratie

Voor meer informatie, neem contact met mij op.
