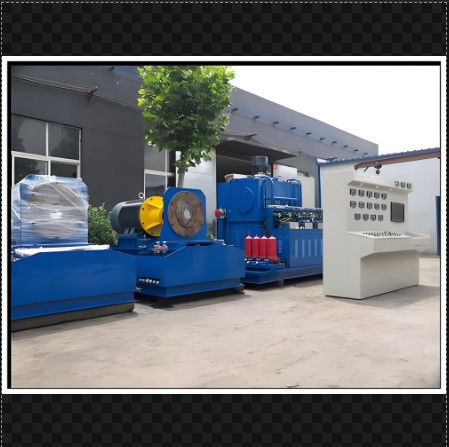

Omvattende hydraulische pomp/motor testbank

Omvattende hydraulische pomp testbank

Functie en parameters van de testbank

1.rijdeningmodus: met elektromotor, 160kw+22KW+2.2KW+0,75KW+

2,snelheidaanpassingmodus: frequentieomzetterbesturing 0-1500 r/min.

3,laadmodus: tweerichtingsbelasting, door middel van handmatig ontlastingsklep, 42 Mpa, Tandempompen kunnen worden getest.

4.weergaveingmodus: rotatiesnelheid, stroom en temperatuur worden in digitale.meter weergegeven.

De druk wordt weergegeven door een mechanische meter

Olievoorziening van de testbank naar de pomp: test met zelfprimen en op gedwongen wijze

5.wat kan worden getestDe testbank test voornamelijk open hydraulische pompen, tandemopen pompen, gesloten pompen en hogesnelheidshydraulische motoren. , en hulponderzoek hydraulische klep en lage snelheid motor, enz.

6 De testbank is in staat om zowel pompen die in de wijzers van de klok draaien als pompen die in de wijzers van de klok draaien, te testen.

7. de testbank kan een testrapport genereren en afdrukken.

8. de testbank is voorzien van een filtervoorziening voor het terugwinnen van lekkende olie.

9Olie tankvolume: 850 L-3000 L

10. olie in en olie uit worden gefilterd met alarmfunctie

Functie van de testbank

Het test hoofdzakelijk enkelvoudige of dubbelvoudige of drievoudige open hydraulische pompen, of enkelvoudige gesloten hydraulische pompen, of axiale hogesnelheidshydraulische motor, enz.

Rijmodus: elektromotor van 160 kW (6 polen),

Rotatiesnelheid: 0-1500 r/min (1000 r/minwordt aanbevolen)

Laadmodus: 1 laad voor de pomp, via de pilootverlichtingsklep en 3 looplaadmethode,

maximale druk is 35Mpa*2+31,5Mpa*1

• Belading van de hydraulische motor:

Olievoermodus:

Olievoorziening van de oliepomp onder lage druk: 70 L/min 0-3MPa

Olievoorziening voor zelfprimen

Hulpppomp voor olie onder hoge druk: 18L/min 0-31,5Mpa

1# pilootpomp hulpolie: 15L/min 0-4Mpa

2# pilootpompolie: 15L/min 0-4Mpa

Afbeelding:

1. meters en computers;

• De stroom, temperatuur en snelheid worden in cijfers weergegeven;
• De druk wordt weergegeven door middel van een drukmeter en de computer leest het signaal af dat door de druksensor wordt verzonden;
• Het olieniveau wordt rechtstreeks weergegeven door de vloeistofspiegelmeter
• Filterblokkering wordt gealarmeerd door rood licht en buzzer

Oliezuivering: 8-stappen filtering

Een andere oliepomp is uitgerust om de olie in de oliegroeve van het platformgebied terug te winnen.

Werkmedium:isovg46 hydraulische olie

Volume olie: 1000 l
