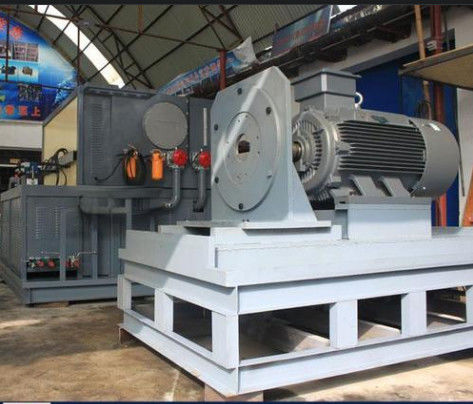

Uitgebreide hydraulische pomp tester met computer en print test rapport

Fabrikant van gehele hydraulische pomp tester

75 kW, 90 kW, 110 kW, 132 kW, 160 kW

met computer- en drukproefverslag

voor het repareren of produceren van hydraulische pompen/motoren/cilinders,

1, Overzicht

1.1 Een hydraulische testbank is een speciale apparatuur die wordt gebruikt voor de test en beoordeling van hydraulische onderdelen in onderhoudsbedrijven.Het systeem selecteert hoogwaardige hydraulische en elektrische componenten en accessoires in binnen- en buitenlandHet heeft de kenmerken van compacte structuur, betrouwbare kwaliteit, redelijk ontwerp, gemakkelijke bediening en onderhoud.

1.2 Het hydraulische systeem van de testbank heeft een gesloten olietankstructuur, die in een stofrijke omgeving kan worden gebruikt.het stof op de hydraulische apparatuur moet echter regelmatig worden gereinigd bij gebruik, zodat het hydraulische systeem een goede warmteafvoer en oliezuiverheid heeft.

2, Structurele en functionele kenmerken

2. 1. Handmatig op afstand laden; Computer display; Variabele frequentie en variabele snelheidsregeling, testcurve en verslag afdrukken.

2.2 De testbank kan hydraulische pompen, hydraulische kleppen, hydraulische motoren, hydraulische pompkleppen, binnenlekkage van de cilinder, curve kenmerken, controleproef enz. testen.

2.3 De aanduiding van de geïntegreerde olie-lusblok maakt het systeem kenmerkend voor minder lekkage, compacte structuur, gemakkelijke demontage en montage.

2.4 De olie-uitlaat is ordelijk en helder aangebracht, gemakkelijk te bedienen en te installeren.

2De testbank is verdeeld in drie delen: hoofdpompstation, elektromotor-aandrijvingsplatform en controlebank.

3,Hoofdparameters:

Naam van de uitrusting: yst-400w hydraulische uitgebreide testbank

3. 1 belangrijkste technische indicatoren:r 160kW+ 22 kW + 7,5 kW + 0,75 = 190 kW

0.5-45mpa

hoofdstroom van het systeem: 500L + 500L;

Hoofddruk van het systeem: 450 bar

De stroom van het hoogdrukregelsysteem van 0,5-30mpa is 16L/min; maximale druk 35bar

De terugvloeiende olie is 0-100L en de terugvloeiende oliedruk is 0,3MPa

Testsnelheid van de hydraulische pomp: 0 - 2200 r / min

Terugvloeiende olie: 100L

TisArtikel 2:

1,DVerplaatsingstest:drukproef zonder belasting, verplaatsingsproef

2,Test vanvolume-efficiëntie: de volumenefficiëntie onder nominale bedrijfsomstandigheden,

3.OVerladen test: maximale verplaatsing van de hydraulische pomp of motor (hoge toerental), nominale toerental, minder dan 1 minuut onder nominale druk van 110% of onder maximale druk

4.EexterneLeckage test:, controle van het lek van de afdichtingsdelen bij de bovenstaande tests

5.Hulptestvoor hydraulische oliecilinders, hydraulische motoren en kleppen met lage snelheid
