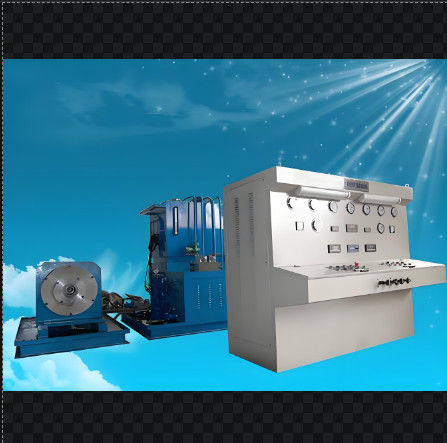

Hydraulische testbank met breed drukbereik voor hydraulische pompen

Uitgebreide hydraulische testbank

voor het repareren of produceren van pompen/motoren/cilinders,

Het test hydraulische pompen (open, gesloten, dubbele open pomp), hydraulische motoren (hoge snelheid) en hulptest hydraulische cilinders en kleppen.

Gedetailleerde beschrijving van een hydraulische pomptestbank

Een hydraulische pomp testbank is een geavanceerd apparaat dat is ontworpen om de prestaties, betrouwbaarheid en efficiëntie van hydraulische pompen te evalueren.Deze bank dient als een cruciaal hulpmiddel voor fabrikantenHieronder vindt u een gedetailleerde beschrijving van de testbank voor hydraulische pompen en de onderdelen daarvan.
Overzicht van de hydraulische pomptestbank

De testbank voor hydraulische pompen is een uitgebreid systeem dat realistische bedrijfsomstandigheden simuleert om hydraulische pompen onder verschillende scenario's te testen.met inbegrip van een aandrijvende motor, een testpomp, een bedieningspaneel, een filtratiesysteem en apparatuur voor het verkrijgen van gegevens.

Belangrijkste onderdelen van de hydraulische pomptestbank

1. aandrijvende motor: de aandrijvende motor is verantwoordelijk voor het aansturen van de pomp die wordt getest. Het kan een elektromotor of een hydraulische motor zijn, afhankelijk van het ontwerp van de testbank.De motor kan zijn toerental aanpassen om verschillende bedrijfsomstandigheden te simuleren, meestal tussen 0 en 3000 t/min.

2. Pomp onder proef: De testbank is ontworpen voor verschillende soorten hydraulische pompen, zoals zuigerpompen, versnellingspompen, schuifpompen en zuigermotoren.De pomp is stevig op de testbank gemonteerd, waardoor een gemakkelijke installatie en verwijdering mogelijk is.

3. Control Panel: Het control panel is de centrale knooppunt voor het bedienen van de testbank. Het heeft een gebruiksvriendelijke interface met knoppen, schakelaars en een scherm.Het bedieningspaneel stelt de bedieners in staat het motortoerental aan te passen, de druklimieten vaststellen en het testproces controleren.

4Filtratiesysteem: een hoogprecisiefiltratiesysteem is integraal onderdeel van de testbank om ervoor te zorgen dat de hydraulische vloeistof tijdens de test schoon blijft.een drukfilter, en een terugkeerfilter met een filtratie-nauwkeurigheid tot en met 20 μm of beter.

5De testbank is uitgerust met sensoren en een geautomatiseerd gegevensverzamelingssysteem om de testgegevens vast te leggen en te analyseren.en stroomverbruik in realtime worden gecontroleerd.

Kenmerken en functies van de testbank voor de hydraulische pomp

- Stepsloze snelheidsregeling: De testbank maakt een continue snelheidsregeling van de aandrijvende motor mogelijk, waardoor de bedieners de pomp onder verschillende bedrijfsomstandigheden kunnen testen.

- Breed drukbereik: de testbank kan binnen een breed drukspectrum werken, meestal van 31 tot 42 Mpa, om verschillende werkomgevingen te simuleren.

- Hoogprecise meting: de integratie van digitale meters en meters zorgt voor een nauwkeurige en betrouwbare meting van de testparameters.

- Computerized operation: het geïntegreerde computersysteem maakt geavanceerde gegevensanalyse, rapportage en realtime monitoring van testresultaten mogelijk.

- CE-gecertificeerde veiligheid: de testbank voldoet aan de Europese veiligheids- en prestatienormen, waardoor een veilige testomgeving wordt gewaarborgd.
Tot slot is de testbank voor hydraulische pompen een essentieel instrument om de prestaties en betrouwbaarheid van hydraulische pompen te beoordelen.De geavanceerde kenmerken en de precieze besturingsmogelijkheden maken het een onmisbare troef voor fabrikanten van hydraulische apparatuur, onderhoudswerkers en onderzoekers.

II. , Testpunten:

1, verplaatsingstest: druk bij leegstand, ontladingsmeting.

2, volume-efficiëntieproef: het volume-metingsefficiëntie onder nominale bedrijfsomstandigheden,

3, vermogenstest: startvermogen, nominale vermogen, overbelasting.

4, overbelastingstest: maximale verplaatsing van de hydraulische pomp of motor (hoge snelheid), nominale snelheid, nominale druk van 110% of maximale werkdruk van 1 minuut of minder.

5, koppelproef: inlaatkoppel van de hydraulische pomp, koppel aan het einde van de as van de hydraulische motor (omgekeerde test)

6, externe lekkageproef: bij bovenstaande proef wordt het lek van de afdichtingsonderdelen gecontroleerd.

7, Hulptest voor hydraulische klep en hydraulische cilinder, enz.


III. Functie en parameters van de testbank

1, aandrijflijn: motor aandrijving, vermogen 110kw+22KW+22KW+0,75KW

2, snelheidsmodus: frequentieregeling 0-3000 r/min.

3, laadmodus: computer proportioneel opluchtingsventiel dubbelzijdige belasting 40MPa. In staat om duplexpomp te testen.

4, de maximale doorstroming: <= 500 L/min

De maximale doorstroming van het hulpsysteem onder lage druk <= 330L/min 5,
het hulpsysteem voor maximale druk: 35 MPa

6De maximale doorstroming van het hulpsysteem met hoge druk is 34 L/min.
het hulpsysteem voor maximale druk: 31,5 MPa

7, temperatuurbereik voor de testbank: 0-60oC

8, met luchtkoelend radiator

9, stroomvereisten: AC380V 300A

10, sensoren en stroomvoorziening: DC24V

11, genereert de computer automatisch testrapporten, curves, gegevensverzameling en printopbrengst.

12, weergave: digitale weergave van snelheid, stroom, druk, koppel.
Olievoorziening: zelf-primen en gedwongen olievoorziening.

13, testcomponenten: hoofdzakelijk open hydraulische pomp, dubbele open pomp, gesloten pomp, hogesnelheidshydraulische motor testen.

14, in staat om zowel in de richting van de klok als in de richting van de klok tegen de klok te testen;

15, met een oliefilter voor het recyclen van de lekkende olie

16, 4-graad filter met alarmfunctie.

17,volume olietank: op verzoek van de klant

18, is de leverancier verantwoordelijk voor de installatie en ingebruikname van de apparatuur

Voor meer informatie, neem contact met mij op.
