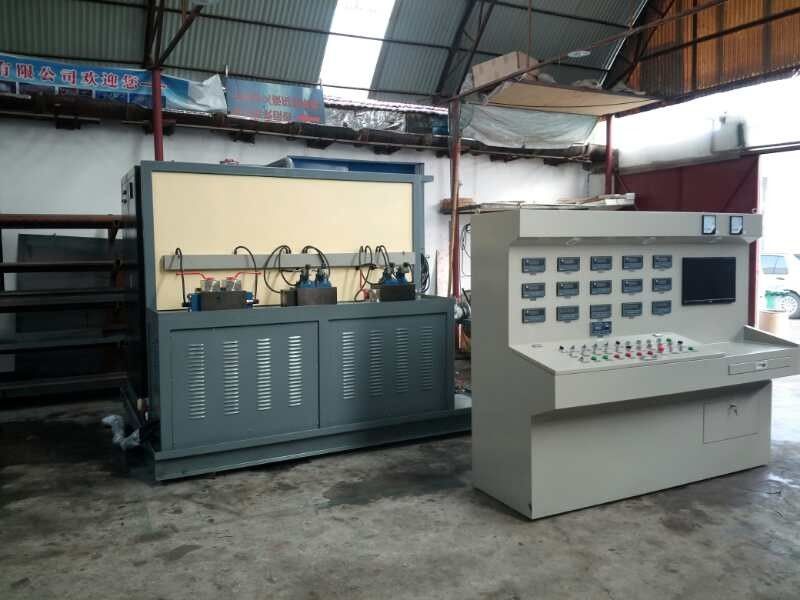

Geavanceerde hydraulische testbank voor uitgebreide testoplossingen

Hydraulische testbank met pomp voor de reparatie van graafmachines

met computer en SIEMENS PLC

Deze testbank heeft een gesloten olietankstructuur, waardoor het mogelijk is om in een stofomgeving te werken, maar gebruikers moeten er wel op letten dat de testbank regelmatig wordt gereinigd.om een goede warmteafvoer van het hydraulische systeem en de zuiverheid van de olie te garanderen.

De YST 500 is een professionele testbank die is ontworpen voor het testen van hydraulische pompen/motoren en voor het testen van gerepareerde pompen/motoren.YST 500 selecteert binnenlandse en buitenlandse hoogwaardige hydraulische componenten en accessoires, dus het heeft de voordelen van compacte structuur, betrouwbare kwaliteit, redelijk ontwerp,Eenvoudige bediening en onderhoud en andere kenmerken/ Het is in overeenstemming met de Chinese norm GB3766-88 "het hydraulische systeem van algemene technische voorwaarden" , waarbij elk testverzoek kan worden ingewilligd door YST 500/

Hoofdparameters

• Afmetingen en hoofdparameters

Gewicht: 3 ton

Buitenaardse afmeting:

Het rijplatform: 1400*2100*1600mm

De belangrijkste olietank en de bedieningstafel van de klep: 2700*2050*2030mm

Vervoervermogen: 110 kW

Hulpmotor: 22 kW laagdruk olie-toevoer pomp is scheerpomp, 45V-75A

Hulpmotor: 22 kW, hoge-druk olie-toevoer pomp is A2F23/31

Maximale doorstroming: 500L+500L

2. de belangrijkste configuratie en parameters van de testbank

Rijmodus: met elektromotor

Versnelling: motor met vier polen, 0 ‰ 3000 r/min (gebruik onder 2300 r/min wordt aanbevolen)

Laadmodus: computer-uitgave; zowel handmatige als automatische modus voor de belastingdruk,

Olievoorziening: zelfopname en met geweld

weergave: digitale meter en computerdisplay

Werkwijze: handmatige en automatische bediening

3 werkmedium:ISOVG46 Hydraulische olie

4. Volume olietankHet ontwerp is 1250 liter, in werkelijkheid 1200 liter.

5. Het vereiste van de zuiverheid van de olie:

GB/T14039 19/16 (NAS10-klasse)

IV: Installatie-instructie

1. na de aankomst van dit hydraulische systeem, controleer of alles is binnen de vereisten. als de testbank voldoet aan het ontwerp verzoek, en als er enige schade.rechtstreeks contact opnemen met de fabrikant.

• Wanneer elk onderdeel van het hydraulische systeem is geïnstalleerd, moet ervoor worden gezorgd dat de dekking of de omhulsel van elke buitenolieaansluiting niet afvalt voordat de slangen voor deze apparatuur worden gemonteerd.om verontreiniging van dit hydraulische systeem te voorkomen.

• Nadat dit hydraulische systeem is vervoerd naar de plaats voor de installatie, moet het stevig worden bevestigd, zodat de prestaties van dit hydraulische systeem niet worden beïnvloed.

• Na elk deel van dit hydraulische systeem is op hun

de hydraulische systemen op de juiste plaats aan te passen volgens de hydraulische werkwijze.

5Bij het maken van het aansluitwerk mag geen zegel worden gemist of beschadigd.

6. Na afloop van de installatie, verbindt u de elektrische componenten volgens het bedradingsschema.
