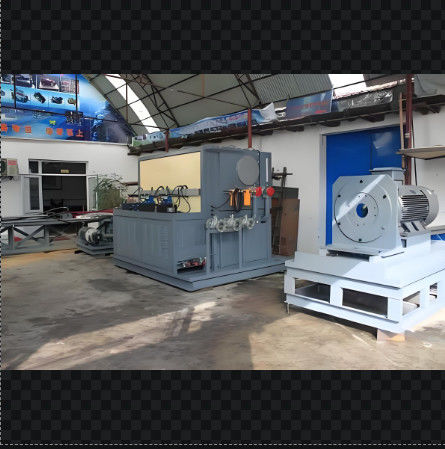

Gespecialiseerde hydraulische pomp / motor testbank voor het repareren van graafmachines


Hydraulische pomp/motor met uitgebreide functie





Functieconfiguratie en testparametersbank:

De hydraulische uitgebreide testbank beproeft hoofdzakelijk enkele pompen en dubbele hydraulische pompen, open pompen en gesloten hydraulische pompen; lage snelheid, hoge snelheid hydraulische motoren (proef van de werking van de pomp),en de hulpproef van hydraulische cilinders uitvoeren, hydraulische kleppen, enz.

Driving mode: het uitgangsvermogen van de elektromotor is 110 kW; snelheid 0-1500 r / min

Loading-modus: Pompbelasting: dubbelzijdige belasting van de proportioneel verlichtingsklep, maximaal 35 MPa

olievoorziening:

laagdrukpomp: : 350 L / min (0-3 MPa) of zelfopblaasbare olievoorziening;

Pilot-hulpolie: 15L/min, 0-4Mpa

Gegevensweergave:

1) Stroom, temperatuur en snelheid worden in cijfers weergegeven.

• de druk wordt weergegeven door mechanische meters;

• Het olieniveau wordt weergegeven door een olieniveaumeter.

4) Als het filter geblokkeerd is, wordt alarm uitgezonden door rood licht.

5) Alle gegevens worden op de computer weergegeven in tabel van curve grafiek.

werkmedium: isovg46 hydraulische olie

Olie tvolume: ontwerp is 1500L, echt volume is 1300L

Testpunten

1,Verplaatsingstest:drukproef zonder belasting, verplaatsingsproef

2,Test van de volumenefficiëntie: de volume-efficiëntietoets onder nominale bedrijfsomstandigheden,

3.Test met overbelasting:maximale verplaatsing van de hydraulische pomp of motor (hoge snelheid), nominale snelheid, minder dan 1 minuut onder een nominale druk van 110% of onder de maximale druk

4.EexterneLeckage test: bij bovenstaande test wordt gecontroleerd of de afdichtingsdelen lekken.

Testnauwkeurigheid:

(1) druk: nauwkeurigheid ± 0,1%, meetbereik 0-35mpa

(2) Stroom: nauwkeurigheid ± 0,5%, meetbereik 0-400 l

(3) Snelheid: nauwkeurigheid ± 0,5%, meetbereik 0-2000 r / min

(4) Temperatuur: nauwkeurigheid ± 1 °C, meetbereik - 20-100 °C
