Gespecialiseerd hydraulisch teststation Complex systeem voor pomp en motor

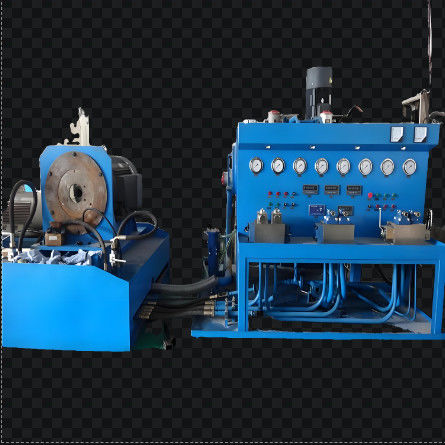

Gedetailleerde beschrijving van een hydraulische pomptestbank

75 kW, 90 kW, 110 kW, 132 kW, 160 kW

31Mpa, 42Mpa met computer Vermogen om testrapport en testcurve af te drukken

De testbank voor hydraulische pompen is een gespecialiseerde apparatuur die is ontworpen om de prestaties en betrouwbaarheid van hydraulische pompen onder gecontroleerde omstandigheden te evalueren.onderhoudsingenieursHieronder vindt u een gedetailleerde beschrijving van de testbank voor hydraulische pompen en de verschillende onderdelen daarvan.

De testbank voor hydraulische pompen is een uitgebreid systeem dat toepassingen in de echte wereld simuleert om hydraulische pompen in een breed scala aan bedrijfsscenario's te testen.Het bestaat uit verschillende belangrijke onderdelen:, met inbegrip van een aandrijvingsmotor, de te testen pomp, een bedieningspaneel, een filtratiesysteem en apparatuur voor het verkrijgen van gegevens.

Belangrijkste onderdelen van de hydraulische pomptestbank
1. aandrijvingsmotor: de aandrijvingsmotor is het hart van de testbank en levert de benodigde kracht om de hydraulische pomp te bedienen.met een breed bereik aan snelheidsregeling, meestal van 0 tot 3000 t/min.

2. Te testen pomp: De testbank is ontworpen voor verschillende soorten hydraulische pompen, zoals zuigerpompen, versnellingspompen, schommelpompen en zuigermotoren.De pomp is stevig op de testbank gemonteerd, waardoor een gemakkelijke installatie en verwijdering mogelijk is.

3. Control Panel: Het control panel fungeert als de centrale bedieningseenheid voor de testbank. Het heeft een gebruiksvriendelijke interface met knoppen, schakelaars en een scherm.Het bedieningspaneel stelt de bedieners in staat om het toerental van de motor aan te passen, het instellen van druklimieten en het in realtime volgen van het testproces

.
4. Filtratiesysteem: Een efficiënt filtratiesysteem is cruciaal om de zuiverheid van de hydraulische vloeistof tijdens het testen te behouden.

bevat een drukfilter, een terugkeerfilter en een zuigfilter met een filtratie-nauwkeurigheid tot 20 μm of beter.

5De testbank is uitgerust met sensoren van hoge precisie en een geautomatiseerd gegevensverzamelingssysteem voor het registreren en analyseren van testgegevens.,de temperatuur en het stroomverbruik worden gecontroleerd en geregistreerd.

Kenmerken en functies van de testbank voor de hydraulische pomp

- Variabele snelheidsregeling: De testbank maakt het mogelijk de snelheid van de aandrijvingsmotor stapsgewijs aan te passen, waardoor de bedieners verschillende bedrijfsomstandigheden van de pomp kunnen simuleren.

- Breed drukbereik: De testbank kan binnen een breed drukbereik werken, meestal van 31 tot 42 MPa, om verschillende pomptoepassingen aan te kunnen.

- Hoogprecisie metingen: de integratie van digitale meters en meters zorgt voor een nauwkeurige en betrouwbare meting van de testparameters.

- Computerized operation: het geïntegreerde computersysteem vergemakkelijkt geavanceerde gegevensanalyse, genereert gedetailleerde rapporten en zorgt voor realtime monitoring van testresultaten.

- Veiligheidscertificering: de testbank is CE-gecertificeerd, wat de naleving van de Europese veiligheids- en prestatienormen garandeert.
Conclusies

De testbank voor hydraulische pompen is een onmisbaar instrument voor de beoordeling van de prestaties, betrouwbaarheid en efficiëntie van hydraulische pompen.Het is een essentieel onderdeel van de uitrusting voor fabrikanten van hydraulische apparatuur.De testbank zorgt ervoor dat de hydraulische pompen voldoen aan de hoogste kwaliteits- en prestatienormen door realistische omstandigheden te simuleren.

Functionele eisen: beschikbaar voor:voornamelijk hydraulische pomp (open, gesloten, dubbele open pomp), hogesnelheidsmotoren

De testbank ook doen de hulptest voor hydraulische oliecilinder, lage snelheid hydraulische motor en kleppen

Highspeed motorenworden getest volgens de testmethode voor pompen.

Motor met lage toerentalDe test wordt eenvoudig uitgevoerd. Een pomp wordt op de testtafel gemonteerd. De pomp is aangesloten op de 90 kW elektromotor. Laat de elektromotor de pomp aansturen.dan laat de pomp de lage snelheid hydraulische motor rijden.

Voor meer informatie, neem contact met mij op.
