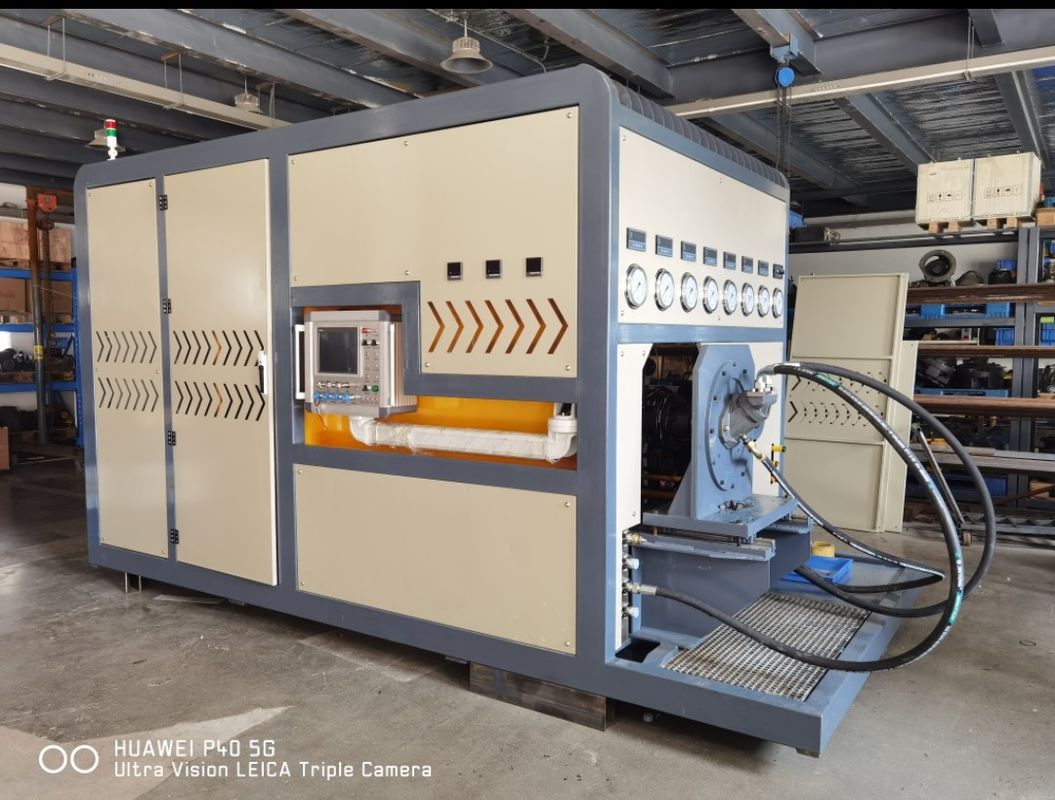

Geavanceerde hydraulische pomp testbank voor het testen van verschillende hydraulische componenten

Testbank voor hydraulische pomp

I. Functionele eisen:
In staat om hoofdzakelijk hydraulische pompen (open pompen, gesloten pompen, dubbele open pompen) en hogesnelheidsmotoren te testen.

De computer op de testbank verzamelt en registreert de testgegevens van de hydraulische pomp en de hydraulische motor en maakt vervolgens weergavecurven en drukt testrapporten af.

II.
Testpunten:

1. Verplaatsingsproef: omvat een drukproef bij onbelaste belasting en een verplaatsingsproef.
2Test van de volumenefficiëntie: meting van de volumenefficiëntie onder nominale bedrijfsomstandigheden.
3.Overbelastingstest: omvat de maximale verplaatsing van de hydraulische pomp of motor (bij hoge snelheid), nominale snelheid en werking gedurende 1 minuut of minder onder nominale druk of de maximale druk.
4. Externe lekkageproef: tijdens de bovengenoemde proef wordt gecontroleerd of de afdichtingsonderdelen lekken.
5. Assistentie bij de test van hydraulische kleppen, hydraulische cilinders, enz.

III. Functie en parameters van de testbank

1. Rijmodus: aangedreven door elektromotor, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2- Snelheidsregeling: gereguleerd door een frequentieomzetter, 100 - 3000 r/min.
3- Laadmodus: driewegbelasting, via handmatig ontlastingsklep, 38 MPa + 38 Mpa + 31,5 MPa.
4. Olievoorziening van de testbank naar de geteste pomp: zowel zelfprimmende als gedwongen methoden zijn beschikbaar.
5De testbank onderzoekt hoofdzakelijk open hydraulische pompen, tandemopen pompen, gesloten pompen en hogesnelheidshydraulische motoren.het voert hulptesten uit op hydraulische kleppen en hydraulische cilinders, enz.
6De testbank is in staat om zowel in de wijzerstijl als tegen de wijzerstijl draaiende pompen te testen.
7De testbank kan testrapporten genereren en afdrukken.
8De testbank is uitgerust met een filtervoorziening voor het terugwinnen van lekkende olie.
9Olie tank Volume: 1200L
10Olie in en olie uit worden gefilterd met een alarmfunctie.
11. Koelmethode: luchtkoelende radiator
12Maximale stroom van het systeem: ≤ 380L/min + 380L/min + 150L/min
13Maximale stroom van laagdruksysteem: ≤ 70L/min. Druk van laagdruksysteem: 3Mpa
14Maximale stroom van hoogdruksysteem: ≤ 15 L/min. Druk van hoogdruksysteem: 31,5 Mpa
15Leidsysteem: 2 pompen en 4 wegen

Voor meer informatie, neem contact met mij op.
