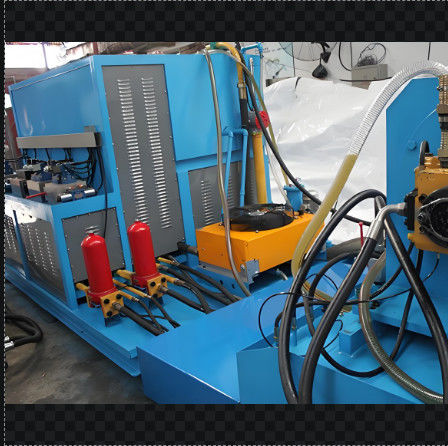

160 kW Power Digitale Hydraulische Pomp Testmachine Met Computer

Hydraulische pomp/motortestbank, voor de reparatie van pompen of motoren

Testpunten

1,DVerplaatsingstest:drukproef zonder belasting, verplaatsingsproef

2,Test vanvolume-efficiëntie: de volumenefficiëntie onder nominale bedrijfsomstandigheden,

3.OVerladen test: maximale verplaatsing van de hydraulische pomp of motor (hoge snelheid), nominale snelheid, gedurende 1 minuut of minder onder nominale druk of maximale druk

4.EexterneLeckage test: bij bovenstaande test wordt gecontroleerd of de afdichtingsdelen lekken.

Structurele kenmerken:

1Deze testbank kan in drie delen worden ingedeeld: het elektromotorplatform, het olietankplatform en de bedieningskast.De structuur heeft een kleine grootte, lichtgewicht, een compacte indeling en een gemakkelijke installatie, onder andere kenmerken.

2Het heeft het ontwerp van een hydraulisch geïntegreerd blok en zorgt voor minder lekkage, een compacte structuur en vergemakkelijkt de montage en demontage.

3De olie slangen zijn op een ordelijke wijze geplaatst, met een duidelijke lay-out en die het gebruik en de installatie vergemakkelijken.

Hoofdparameters:

1Afmetingen en hoofdparameters:
Gewicht: 3 ton

Buiten de dimensie:
Het rijplatform: 1400 * 2100 * 1600 mm

De belangrijkste olietank en de klepcontroletafel: 2700 * 2050 * 2030mm

Vermogen: 110 kW

Hulpmotor: 22 kW. De olietoevoerpomp is een schuifpomp, 45V - 75A

Hulpmotor: 22 kW. De olietoevoerpomp is A2F23/31

Maximale stroom: 500L + 500L

2. De belangrijkste configuratie en parameters van de testbank:

Rijmodus: met elektromotor

Snelheid: 4-poolmotor, 0 - 3000 r/min (het wordt aanbevolen om minder dan 2300 r/min te gebruiken)

Laadmodus: computer-uitgave; zowel handmatige als automatische modus voor de laaddruk

Olievoorziening: zelfopname en met geweld

Afbeeldingsmodus: Digitale meter en computerscherm

Werkwijze: handmatige en automatische bediening

3Werkmedium: ISOVG46 hydraulische olie

4Volume olie tank: ontworpen 1250 L, 1200 L in werkelijkheid

5. Het vereiste van de zuiverheid van de olie: GB/T14039 19/16 (NAS10-klasse)

Olievoermodus:

Olievoorziening van de oliepomp onder lage druk: 70 L/min 0-3MPa

Olievoorziening voor zelfprimen

Hulpppomp voor olie onder hoge druk: 18L/min 0-31,5Mpa

1# pilootpomp hulpolie: 15L/min 0-4Mpa

2# pilootpompolie: 15L/min 0-4Mpa

Afbeelding:

1. meters en computers;

• De stroom, temperatuur en snelheid worden in cijfers weergegeven;
• De druk wordt weergegeven door middel van een drukmeter en de computer leest het signaal af dat door de druksensor wordt verzonden;
• Het olieniveau wordt rechtstreeks weergegeven door de vloeistofspiegelmeter
• Filterblokkering wordt gealarmeerd door rood licht en buzzer

Installatie-instructie:

1. Bij aankomst van dit hydraulische systeem, controleer of alles aan de eisen voldoet. Bepaal of de testbank voldoet aan het ontwerpverzoek en of er schade is.rechtstreeks contact opnemen met de fabrikant.
2. Bij de installatie van elk onderdeel van het hydraulische systeem,ervoor te zorgen dat de dekking of de omhulsel van elke externe oliepoort niet afvalt voordat slangen voor deze apparatuur worden aangesloten om verontreiniging van het hydraulische systeem te voorkomen.
3Na het transport van dit hydraulische systeem naar de installatiepositie moet het stevig worden bevestigd om eventuele gevolgen voor de prestaties van het systeem te voorkomen.
4Zodra elk onderdeel van dit hydraulische systeem in de juiste positie is geplaatst, worden de slangen voor het hydraulische systeem volgens de hydraulische werkwijze aangesloten.
5. Verlies of beschadig geen afdichting tijdens het aansluitproces.
6Als de installatie is voltooid, sluit u de stroom aan.
