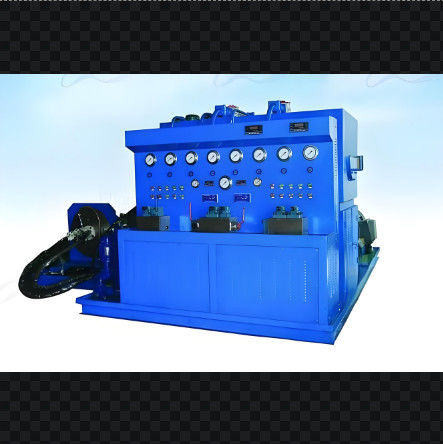

31 Mpa Hydraulische teststand met 500L/min stroom Automatisch

Testpunten:

1Verplaatsingstest: om de druk en ontlading bij leegstand te meten.
2Volume-efficiëntietoets: om de volume-efficiëntie onder nominale bedrijfsomstandigheden te bepalen.
3Vermogenstest: startvermogen, nominale vermogen en overbelasting.
4.Overbelastingstest: de maximale verplaatsing van de hydraulische pomp of motor (bij hoge snelheid), nominale snelheid, 110% van de nominale druk of de maximale druk voor een werking van 1 minuut of minder.
5.Koppelproef: omvat het inlaatkoppel van de hydraulische pomp en het koppel aan de schacht van de hydraulische motor (omgekeerde proef)
6. Externe lekkageproef: tijdens de bovengenoemde tests wordt gecontroleerd of de afdichtingsonderdelen lekken.
7. Hulptesten voor hydraulische kleppen en hydraulische cilinders, enz.

IV. Functie en parameters van de testbank

1- aandrijfsmodus: aangedreven door motor, met een vermogen van 110 kW + 22 kW + 22 kW + 0,75 kW
2.Snelheidsmodus: Frequentieregeling binnen het bereik van 0-3000 r/min.
3- Laadmodus: computer proportioneel ontlastingsklep voor tweerichtingsbelastingen tot 40 MPa.
4Maximale doorstroming: ≤ 500 L/min. De maximale doorstroming van het laagdrukhulpsysteem ≤ 330 L/min.
5Maximale druk van het hulpsysteem: 35 MPa
6Maximale doorstroming van het hulpsysteem onder hoge druk 34 L/min, maximale druk van het hulpsysteem: 31,5 MPa
7Temperatuurbereik voor de testbank: 0 - 60°C
8Gemiddelde temperatuur met natuurlijke koeling.
9Energiebehoefte: AC380V 300A
10Sensoren en besturingstroom: DC24V
11De computer genereert automatisch testrapporten, curves en gegevensverzameling.
