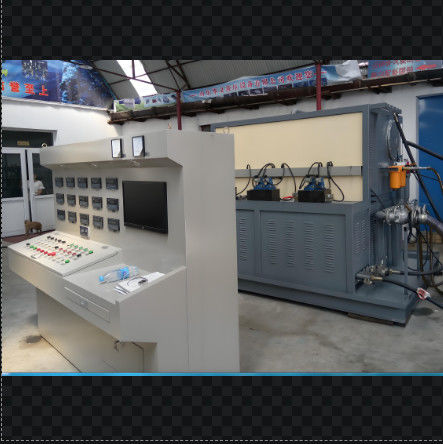

Teststand voor hydraulische pompen

Specificatie

I. Functionele eisen: in staat om hoofdzakelijk hydraulische pompen (open pompen, gesloten pompen, dubbele open pompen) en te testen hogesnelheidsmotoren te testen.de hydraulische motoren met lage snelheid kunnen eenvoudig worden getest;.

De computer op de testbank verzamelt en registreert de testgegevens van de hydraulische pomp en de hydraulische motor en vormt vervolgens weergavecurven en drukt testrapporten.

II.
Testpunten:

1. Verplaatsingsproef: bestaat uit een drukproef zonder belasting en een verplaatsingsproef.
2Test van de volumenefficiëntie: meting van de volumenefficiëntie onder nominale bedrijfsomstandigheden.
3.Overbelastingstest: waarbij de hydraulische pomp of motor maximaal wordt verplaatst (bij hoge snelheid), de nominale snelheid wordt bereikt en gedurende 1 minuut of minder onder nominale druk of de maximale druk wordt uitgevoerd.
4. Externe lekkageproef: tijdens de bovengenoemde test wordt gecontroleerd of de afdichtingsonderdelen lekken.
5. Assistentie bij de test van hydraulische kleppen, hydraulische cilinders, enz.

III. Functie en parameters van de testbank

1. Rijmodus: aangedreven door elektromotor, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2- Snelheidsregeling: 100-3000 r/min.
3. Laadmodus: driewegbelasting, door middel van een handmatig verlichtingsklep, 38Mpa + 38Mpa + 31,5Mpa. Drie pompen kunnen worden getest.
4. Olievoorziening van de testbank naar de geteste pomp: zowel zelfprimmend als gedwongen.
5De testbank onderzoekt hoofdzakelijk open hydraulische pompen, tandemopen pompen, gesloten pompen en hogesnelheidshydraulische motoren.het voert hulptesten uit op hydraulische kleppen en hydraulische cilinders, enz.
6De testbank is geschikt voor het testen van zowel in de wijzerstijl als tegen de wijzerstijl draaiende pompen.
7De testbank kan testrapporten genereren en afdrukken.
8De testbank is uitgerust met een filtervoorziening voor het terugvinden van lekkende olie.
9Olie tank Volume: 1200L
10Olie in en olie uit worden gefilterd met een alarmfunctie.
11. Koelmethode: luchtkoelende radiator
12Maximale stroom van het systeem: ≤ 380L/min + 380L/min + 150L/min
13Maximale stroom van laagdruksysteem: ≤ 70L/min. Druk van laagdruksysteem: 3Mpa
14Maximale stroom van hoogdruksysteem: ≤ 15 L/min. Druk van hoogdruksysteem: 31,5 Mpa
15Leidsysteem: 2 pompen en 4 wegen
