Eenvoudig te bedienen industriële hydraulische pomp testapparatuur 31Mpa -42Mpa

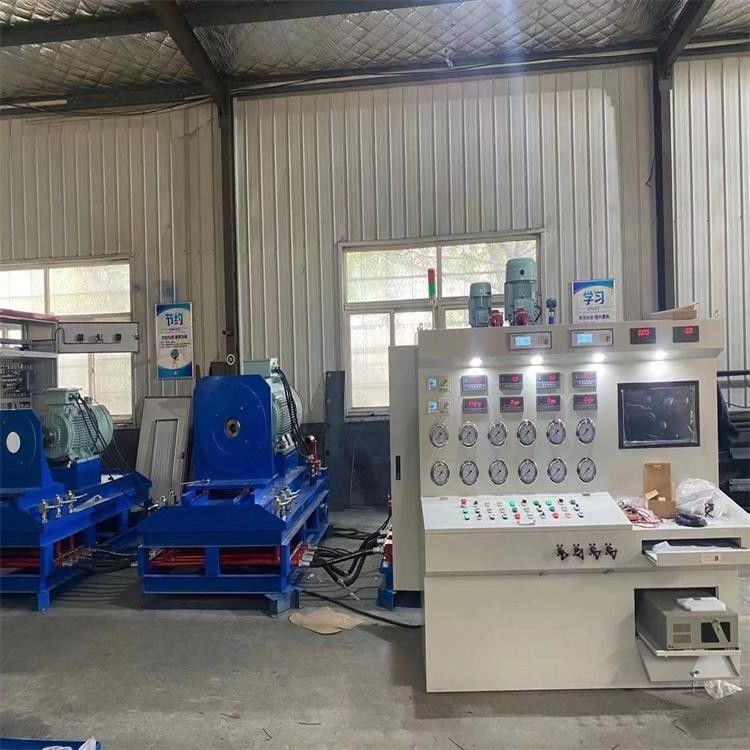

Testbank voor hydraulische pomp/motor

Korte inleiding

De hydraulische uitgebreide testbank is een gespecialiseerde apparatuur die wordt gebruikt voor het testen en evalueren van hydraulische componenten in onderhoudsbedrijven.Het systeem selecteert hoogwaardige hydraulische en elektrische componenten en accessoires uit binnen- en buitenland, en heeft de kenmerken van compacte structuur, betrouwbare kwaliteit, redelijk ontwerp, eenvoudige bediening en onderhoud,

Het hydraulische systeem van deze testbank heeft een gesloten olietankstructuur, waardoor het in een stoffige omgeving kan werken.Er moet aandacht worden besteed aan het regelmatig reinigen van het stof op de hydraulische apparatuur tijdens het gebruik om ervoor te zorgen dat het hydraulische systeem een goede warmteafvoer en oliezuiverheid heeft..

Structurele kenmerken

Deze inrichting maakt gebruik van een elektromotor als aandrijfsysteem voor de gehele testbank en is uitgerust met twee oliepompmotoren als hulpbrandstofvoorzieningssystemen voor de testbank.De testbank is verdeeld in vier delen.De installatieconstructie heeft de voordelen van lichtgewicht, compacte structuur, een zeer goed uitgeruste installatie en een zeer efficiënte installatie.en een gemakkelijke installatie.
Het systeem heeft de kenmerken van een laag lekkage, compacte structuur, gemakkelijke demontage en montage.
De olieafvoercircuit is netjes en duidelijk aangebracht, waardoor het gemakkelijk te bedienen en te installeren is.


Hoofdparameters:

Vermogen: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75
Maximale druk: 35 MP;
Hoofdstroom: 550L+550L
De snelheid van de hydraulische pomp: 0-1500 r/min.
Functionele configuratie en parameters van de testbank:
Functie: De hydraulische uitgebreide testbank kan de volgende onderdelen testen:
Hoofdonderzoeken: een- en dubbelhydraulische pompen; open en gesloten hydraulische pompen; hoge snelheidsaxial hydraulische motor, enz.
Inrichtingsmodus: elektrische motor met een vermogen van 160 kW; rotatiesnelheid 0-1500 r/min

Onderzochte items
Verplaatsingsinspectie: geen belastingdruk, verplaatsingsmeting.
Volumetrische efficiëntietoets: meet de volumetrische efficiëntie onder nominale bedrijfsomstandigheden.
Test met overbelasting: maximale verplaatsing, nominale toerental,en de nominale druk van de hydraulische pomp moet gedurende minder dan 1 minuut bij 110% of maximale druk worden gebruikt (afhankelijk van het vermogen van het geteste onderdeel).
Externe lekkage: bij bovenstaande test wordt de lekkage van het afdichtingsdeel gecontroleerd.
Testnauwkeurigheid: (1) Druk: nauwkeurigheid ± 0,1%, meetbereik 0-35Mpa
(2) Stroomsnelheid: nauwkeurigheid ± 0,5%, meetbereik 5-400 L/min
(3) Snelheid: nauwkeurigheid ± 0,5%, meetbereik 0-2200 r/min
(4) Temperatuur: nauwkeurigheid ± 1 °C, meetbereik -20-100 °C
