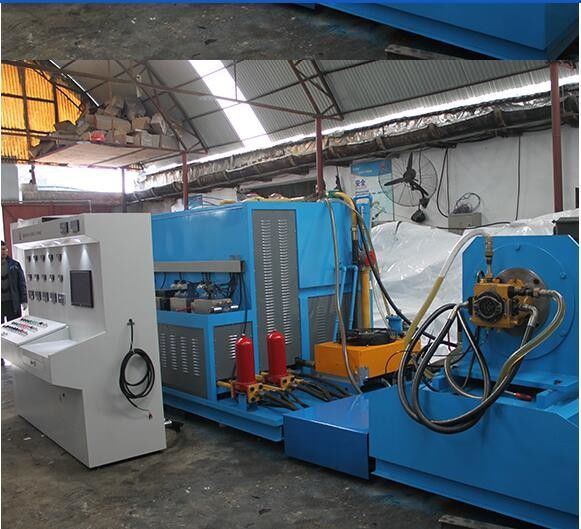

Betrouwbare testapparatuur voor hydraulische pompen voor de reparatie van bouwmachines



Hydraulische pomp/motor met uitgebreide functie

Korte inleiding

De hydraulische uitgebreide testbank is een gespecialiseerde apparatuur die wordt gebruikt voor het testen en evalueren van hydraulische componenten in onderhoudsbedrijven.Het systeem selecteert hoogwaardige hydraulische en elektrische componenten en accessoires uit binnen- en buitenland, en heeft de kenmerken van compacte structuur, betrouwbare kwaliteit, redelijk ontwerp, eenvoudige bediening en onderhoud,

Het hydraulische systeem van deze testbank heeft een gesloten olietankstructuur, waardoor het in een stoffige omgeving kan werken.Er moet aandacht worden besteed aan het regelmatig reinigen van het stof op de hydraulische apparatuur tijdens het gebruik om ervoor te zorgen dat het hydraulische systeem een goede warmteafvoer en oliezuiverheid heeft..




Structurele kenmerken
Deze inrichting maakt gebruik van een elektromotor als aandrijfsysteem voor de gehele testbank en is uitgerust met twee oliepompmotoren als hulpbrandstofvoorzieningssystemen voor de testbank.De testbank is verdeeld in vier delen.De installatieconstructie heeft de voordelen van lichtgewicht, compacte structuur, een zeer goed uitgeruste installatie en een zeer efficiënte installatie.en een gemakkelijke installatie.
Het systeem heeft de kenmerken van een laag lekkage, compacte structuur, gemakkelijke demontage en montage.
De olieafvoercircuit is netjes en duidelijk aangebracht, waardoor het gemakkelijk te bedienen en te installeren is.


Hoofdparameters:
Vermogen: 160KW+22KW+2.2KW+0,8KW+0,8KW+0,75=187KW
Maximale druk: 35 MP;
Hoofdstroom: 550L+550L
De snelheid van de hydraulische pomp: 0-1500 r/min.
Functionele configuratie en parameters van de testbank:
Functie: De hydraulische uitgebreide testbank kan de volgende onderdelen testen:
Hoofdonderzoeken: een- en dubbelhydraulische pompen; open en gesloten hydraulische pompen; hoge snelheidsaxial hydraulische motor, enz.
Inrichtingsmodus: elektrische motor met een vermogen van 160 kW; rotatiesnelheid 0-1500 r/min
Laadmethode:
1) Pompbelasting: proportioneel losventiel met dubbele afstandsbelastingspanning maximaal 35 Mpa
2) Motorbelasting: De laadmotor (die op dit ogenblik wordt gebruikt als bedrijfstoestand van de pomp) laadt de geteste motor (meting van koppel, snelheid, enz. bij de torsieshaft).
Olievoorziening: olievoorziening voor een oliepomp met lage druk: 350 l/min 0-3 MPa en olievoorziening voor zelfoplaad is beide beschikbaar.
Pilot-hulpolie: 15L/min 0-4Mpa
Afbeeldingsmodus:

Het apparaat en de computer kunnen tegelijkertijd:
1Digitaal weergeven van de stroom, temperatuur, snelheid en koppel;
2. De druk wordt weergegeven door een mechanische drukmeter (de computer leest het signaal van de druksensor);
Het vloeistofgehalte wordt rechtstreeks weergegeven door de niveaumeter;
3. Filterblokkering veroorzaakt door rood licht alarm;
4Alle gegevens worden weergegeven op de LCD van de computer, met inbegrip van gegevenstabellen en grafieken van de curve.
Oliezuivering:Filter de binnenkomende en uitgaande olie uit de brandstoftank.
Er is een extra oliefilter ter terugwinning van de olie in de olietank op het recyclingplatform.
Werkmedium: ISOVG32 # hydraulische olie
Tankcapaciteit: 1500L, reële tank 1300L
Vier sets van multifunctionele flenzen en aanverwante verbindingen worden met de pomp verbonden en één half afgewerkte verbindingsas wordt gebruikt voor de verwerking van de verbindingsashulp.


Onderzochte items
Verplaatsingsinspectie: geen belastingdruk, verplaatsingsmeting.
Volumetrische efficiëntietoets: meet de volumetrische efficiëntie onder nominale bedrijfsomstandigheden.
Test met overbelasting: maximale verplaatsing, nominale toerental,en de nominale druk van de hydraulische pomp moet gedurende minder dan 1 minuut bij 110% of maximale druk worden gebruikt (afhankelijk van het vermogen van het geteste onderdeel).
Externe lekkage: bij bovenstaande test wordt de lekkage van het afdichtingsdeel gecontroleerd.
Testnauwkeurigheid: (1) Druk: nauwkeurigheid ± 0,1%, meetbereik 0-35Mpa
(2) Stroomsnelheid: nauwkeurigheid ± 0,5%, meetbereik 5-400 L/min
(3) Snelheid: nauwkeurigheid ± 0,5%, meetbereik 0-2200 r/min
(4) Temperatuur: nauwkeurigheid ± 1 °C, meetbereik -20-100 °C



Testmethode
Hydraulische pomptest: de hoofddrijvende motor stuwt het geteste pompfilter aan om het medium uit de hydraulische olietank te halen om de werkingsbeweging te voltooien.De drukbelasting wordt verhoogd of verlaagd via het proportioneel losklepje bij de werkende oliepoort van de geteste pomp.. (De pomp met gesloten circuit vereist dat de hulppomp voor de olievoorziening wordt ingeschakeld)
Test van de hydraulische motor met hoge snelheid op de as: test van de toestand van de pomp met dezelfde pomp (de hulppomp voor de olievoorziening moet worden ingeschakeld)
Hoge snelheidshydraulische motor met balansklepfunctie: de geteste motor wordt door de laadmotor (die op dit moment als werkingsvoorwaarde van de pomp wordt gebruikt) aan de lasttest aan het schachtpunt onderworpen.


Andere gegevens
De maximale doorstroming van het systeem is ≤ 550L/min * twee kanalen
De maximale doorstroming van het hulpsysteem onder lage druk is ≤ 350 L/min en de maximale druk van de

de laagdruk van het hulpsysteem bedraagt 0,6-3 MPa.

De maximale doorstroming van het pilootsysteem is ≤ 15L/min en de maximale druk van het pilootsysteem is 0-4Mpa.

Temperatuurbereik van de bedrijfsomgeving van de apparatuur: -10-60 °C

Vermogen van de apparatuur: AC380V 400A

Stroomvoorziening voor sensoren en bediening: DC24V

De computer genereert automatisch experimentele rapporten, curvegrafieken, gegevensverzameling en printen.

Display-modus: digitale weergave van snelheid, doorstroming, temperatuur en koppel.

Welke onderdelen zijn getest: hoofdzakelijk open hydraulische pompen, dubbele open pompen, gesloten pompen, hogesnelheidshydraulische motoren, enz.

In de richting van de klok, tegen de klok; kan worden getest

Ik heb een oliefilter geïnstalleerd voor het terugvinden van lekken.

Hoofdconfiguratie
1 elektromotor van 160 kW 1 set
2 radiatoren 450L/Min 2 eenheden
3 hulpmotoren 22 kW 1 set
4 elektromotoren 2,2 kW 1 set
5 distributie kastjes 187kw 1 set
6 oliefiltertrucks 0,75 kW (LUC/40) 1 set
7 overloopkleppen, 5 hoofdoverloopkleppen, 5 afstandsoverloopkleppen, in totaal 10 kleppen
8 stukken eenrichtingsklepplaat en 8 stukken buisklep
9 richtingskleppen, 2 stuks
10 olie-terugkeerfilters, 2 stuks
11 oliezuigfilters 2 stuks
12 luchtfilters 1 stuk
13 Liquid Level Display Meter YWZ/400T 1 stuk
14 geïntegreerde blokken Shandong Huayi Hydraulic 4 stuks
15 brandstoftanks en bijbehorende leidingen, Shandong Huayi Hydraulic 1 set
16 stroomsensoren, 50, 25, in totaal 3 sets
17 digitale beeldschermen, 6 stuks
Een 160 kW 18 frequentieomvormer
19 hydraulische pompen 45V75A C310, in totaal 2 stuks
20 hogesnelheidslaadmotor A2FM250 1 set
21 oliezuigkleppen, 2 stuks
Een set van 22 hydraulische slangen
Een koppelmeter van 23
24 temperatuursensor PT100 1
25 versnellingssensor NJK 1
26 druksensoren, 3 stuks
27Siemens PLC 1 eenheid
28 mechanische drukmeters, 6 stuks
29 elektrische componenten, met inbegrip van contactoren, relais, luchtschakelaars, transformatoren, schakelaar-energievoorraden, enz.
30 Siemens-modules (4 analoge ingangen) 3 eenheden
31 industriële computers 1 eenheid
32 stroomtransformatoren, elk 1 voltmeter
33 HP printer 1 eenheid
34 verlichtingsarmaturen, 4 lichten
35 monitor 1 eenheid
