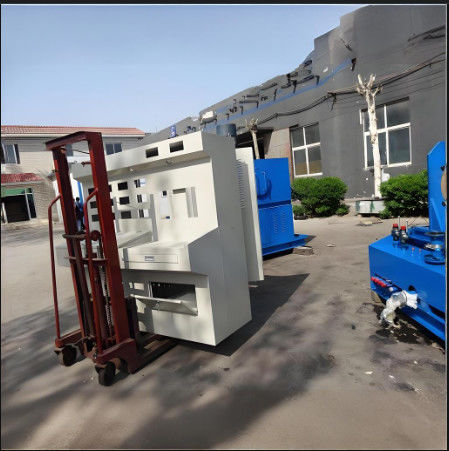

High Performance Industrial Hydraulic Pump Tester voor reparatiewerkzaamheden

 Hydraulische pomp / motortest

Elektrische aandrijflijn: 75 kW-160 kW

Druk: 31,5Mpa-- 42Mpa

Versnelling: 0-1500 r/min.

Siemens PLC

HP-printer

Radiator met luchtkoeling

Digitaal weergeven van verschillende gegevens


Korte inleiding

De hydraulische uitgebreide testbank is een gespecialiseerde apparatuur die wordt gebruikt voor het testen en evalueren van hydraulische componenten in onderhoudsbedrijven.Het systeem selecteert hoogwaardige hydraulische en elektrische componenten en accessoires uit binnen- en buitenland, en heeft de kenmerken van compacte structuur, betrouwbare kwaliteit, redelijk ontwerp, eenvoudige bediening en onderhoud,

Het hydraulische systeem van deze testbank heeft een gesloten olietankstructuur, waardoor het in een stoffige omgeving kan werken.Er moet aandacht worden besteed aan het regelmatig reinigen van het stof op de hydraulische apparatuur tijdens het gebruik om ervoor te zorgen dat het hydraulische systeem een goede warmteafvoer en een goede oliezuiverheid heeft..




Structurele kenmerken
Deze inrichting maakt gebruik van een elektromotor als aandrijfsysteem voor de gehele testbank en is uitgerust met twee oliepompmotoren als hulpbrandstofvoorzieningssystemen voor de testbank.De testbank is verdeeld in vier delen.De installatieconstructie heeft de voordelen van lichtgewicht, compacte structuur, een zeer goed onderhoud en een zeer goed onderhoud.en een gemakkelijke installatie.
Het systeem heeft de kenmerken van een laag lekkage, compacte structuur, gemakkelijke demontage en montage.
De olieafvoercircuit is netjes en duidelijk aangebracht, waardoor het gemakkelijk te bedienen en te installeren is.


Hoofdparameters:
Vermogen: 160KW+22KW+2.2KW+0,8KW+0,8KW+0,75=187KW
Maximale druk: 35 MP;
Hoofdstroom: 550L+550L
De snelheid van de hydraulische pomp: 0-1500 r/min.
Functionele configuratie en parameters van de testbank:
Functie: De hydraulische uitgebreide testbank kan de volgende onderdelen testen:
Hoofdonderzoeken: een- en dubbelhydraulische pompen; open en gesloten hydraulische pompen; hoge snelheidsaxial hydraulische motor, enz.
Inrichting: elektrische motor met een vermogen van 160 kW; rotatiesnelheid 0-1500 r/min
Laadmethode:
1) Pompbelasting: proportioneel losventiel met dubbele afstandsbelastingspanning maximaal 35 Mpa
2) Motorbelasting: De laadmotor (die op dit ogenblik wordt gebruikt als bedrijfstoestand van de pomp) laadt de geteste motor (meting van koppel, snelheid, enz. bij de torsieshaft).
Olievoorziening: olievoorziening voor een oliepomp met lage druk: 350 l/min 0-3 MPa en olievoorziening voor zelfoplaad is beide beschikbaar.
Pilot-hulpolie: 15L/min 0-4Mpa
Afbeeldingsmodus:

Het apparaat en de computer kunnen tegelijkertijd:
1Digitaal weergeven van de stroom, temperatuur, snelheid en koppel;
2. De druk wordt weergegeven door een mechanische drukmeter (de computer leest het signaal van de druksensor);
Het vloeistofgehalte wordt rechtstreeks weergegeven door de niveaumeter;
3. Filterblokkering veroorzaakt door rood licht alarm;
4Alle gegevens worden weergegeven op de LCD van de computer, met inbegrip van gegevenstabellen en grafieken van de curve.
Oliezuivering:Filter de binnenkomende en uitgaande olie uit de brandstoftank.
Er is een extra oliefilter ter terugwinning van de olie in de olietank op het recyclingplatform.
Werkmedium: ISOVG32 # hydraulische olie
Tankcapaciteit: 1500L, reële tank 1300L
Vier sets van multifunctionele flenzen en aanverwante verbindingen worden met de pomp verbonden en één half afgewerkte verbindingsas wordt gebruikt voor de verwerking van de verbindingsashulp.


Getoetste items
Verplaatsingsinspectie: geen belastingdruk, verplaatsingsmeting.
Volumetrische efficiëntietoets: meet de volumetrische efficiëntie onder nominale bedrijfsomstandigheden.
Test met overbelasting: maximale verplaatsing, nominale toerental,en de nominale druk van de hydraulische pomp moet gedurende minder dan 1 minuut bij 110% of maximale druk worden gebruikt (afhankelijk van het vermogen van het geteste onderdeel).
Externe lekkage: bij bovenstaande test wordt de lekkage van het afdichtingsdeel gecontroleerd.
Testnauwkeurigheid: (1) Druk: nauwkeurigheid ± 0,1%, meetbereik 0-35Mpa
(2) Stroomsnelheid: nauwkeurigheid ± 0,5%, meetbereik 5-400 L/min
(3) Snelheid: nauwkeurigheid ± 0,5%, meetbereik 0-2200 r/min
(4) Temperatuur: nauwkeurigheid ± 1 °C, meetbereik -20-100 °C
